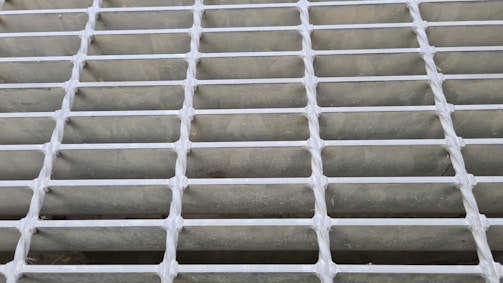

Qué es la rejilla galvanizada
La rejilla galvanizada es un panel de acero al carbono formado por soleras (barras portantes colocadas de canto) unidas a intervalos regulares por varillas transversales. El resultado es una retícula rígida, ligera y con gran área abierta que deja pasar agua, luz, aire y residuos.
Después de fabricarse, el panel se sumerge en zinc fundido a unos 450 °C. El zinc se adhiere metalúrgicamente al acero y forma capas de aleación que lo protegen de la corrosión, incluso en los bordes y en el interior de cada unión.
En México se usa principalmente como Rejilla Electroforjada: la versión en la que la varilla se funde dentro de la solera mediante presión y corriente eléctrica. Si buscas un fabricante de rejilla galvanizada en México, conviene confirmar que el proceso sea electroforjado y que el galvanizado cumpla con norma.
Cómo se fabrica la Rejilla Electroforjada
-
Corte de solera
Se cortan flejes de acero al peralte y espesor especificados. La solera es la que soporta la carga, por eso su medida define la capacidad del panel.
-
Electroforjado
Las soleras se alinean en paralelo y la varilla cuadrada torcida se presiona sobre ellas mientras pasa corriente eléctrica. La varilla penetra y se funde con la solera en cada cruce, sin material de aporte.
-
Corte y cantoneado
El panel se corta a medida y, si se requiere, se le coloca cantonera perimetral para cerrar los extremos y repartir la carga en los apoyos.
-
Galvanizado por inmersión en caliente
El panel se desengrasa, se decapa y se sumerge en zinc fundido. Al salir queda cubierto por completo, dentro y fuera de cada unión.
Ventajas frente a otros pisos industriales
- Alta relación resistencia-peso. Soporta cargas peatonales y vehiculares con una fracción del peso de una losa o de una placa sólida.
- No acumula líquidos. El área abierta drena agua, aceite y residuos, lo que reduce resbalones y facilita la limpieza.
- Resistencia a la corrosión. El zinc actúa como barrera y como protección de sacrificio: si se raya, sigue protegiendo el acero expuesto.
- Sin mantenimiento de pintura. No necesita repintarse cada temporada como el acero negro.
- Instalación rápida. Los paneles se fijan con grapas o soldadura a la estructura existente, sin cimbra ni tiempos de fraguado.
- Ventilación y luz. En entrepisos y plataformas permite el paso de aire y luz natural entre niveles.
Para proyectos con volumen o medidas especiales, puedes cotizar rejilla electroforjada galvanizada directamente con planta y recibir paneles listos para instalar.
Especificaciones técnicas
Valores de referencia de la industria. Las medidas finales y la capacidad de carga deben confirmarse con la ficha técnica del fabricante.
| Material base | Acero al carbono ASTM A36 / ASTM A1011 |
|---|---|
| Recubrimiento | Galvanizado por inmersión en caliente, ASTM A123 |
| Tipo de unión | Electroforjada (resistencia eléctrica y presión) |
| Varilla transversal | Cuadrada torcida de 1/4" (6.35 mm) |
| Separación entre soleras | 30.16 mm (1 3/16") estándar; 20.64 mm (13/16") cerrada |
| Separación entre varillas | 101.6 mm (4") estándar; 50.8 mm (2") cerrada |
| Medida comercial de panel | 6.10 m × 0.914 m (20' × 3'), o cortada a medida |
| Acabados de superficie | Lisa o dentada (antiderrapante) |
| Área abierta aproximada | 75 % a 85 %, según espesor y separación |
| Peralte | Espesor | Peso aprox. (kg/m²) | Uso típico |
|---|---|---|---|
| 3/4" (19 mm) | 1/8" (3.2 mm) | 16 – 18 | Tránsito peatonal ligero, cubiertas de registro |
| 1" (25.4 mm) | 1/8" (3.2 mm) | 21 – 23 | Pasillos, plataformas y escalones |
| 1 1/4" (31.8 mm) | 3/16" (4.8 mm) | 36 – 40 | Plataformas con claros medios |
| 1 1/2" (38.1 mm) | 3/16" (4.8 mm) | 43 – 47 | Entrepisos, montacargas ligeros |
| 2" (50.8 mm) | 3/16" (4.8 mm) | 56 – 61 | Tránsito vehicular, claros largos |
| 2" (50.8 mm) | 1/4" (6.4 mm) | 74 – 80 | Cargas pesadas, patios de maniobra |
Pesos estimados con separación estándar de 30.16 × 101.6 mm, incluyendo galvanizado.
Tipos de rejilla galvanizada
Rejilla Electroforjada lisa
La opción más común. Superficie plana en la cara superior de la solera, adecuada para pasillos interiores, plataformas y registros secos.
Rejilla Electroforjada dentada
La solera lleva un dentado en su canto superior que mejora el agarre. Recomendada en exteriores, zonas húmedas y áreas con aceite. Consulta opciones de rejilla dentada antiderrapante.
Rejilla de separación cerrada
Soleras y varillas más juntas para evitar el paso de tacones, ruedas pequeñas o herramientas. Útil en áreas públicas y accesos peatonales.
Escalones de rejilla
Paneles con cantonera lateral perforada para atornillar a zancas y nariz antiderrapante al frente. Llegan listos para instalar. Revisa escalones de rejilla galvanizada en medidas estándar.
Aplicaciones
Plantas industriales
Pasillos de servicio, mezzanines, plataformas de mantenimiento y cubiertas de trinchera.
Petroquímica y energía
Plataformas en torres, subestaciones y áreas expuestas a agentes químicos.
Minería
Pasarelas sobre bandas transportadoras y pisos en zonas con lodo y polvo.
Tratamiento de agua
Pasillos sobre tanques, canales y cárcamos donde la humedad es constante.
Obra civil y urbana
Coladeras pluviales, tapas de registro, protección de árboles y puentes peatonales.

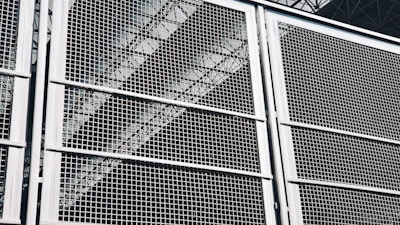

Arquitectura
Fachadas, parasoles, celosías y cercas con estética industrial.
Si tu proyecto está en alguno de estos sectores, puedes consultar soluciones en rejilla para la industria con asesoría técnica para el cálculo de claros.
Cómo elegir la rejilla adecuada
Antes de cotizar, reúne estos datos. Con ellos se define la solera correcta y se evita sobredimensionar el material.
- Claro libre. Distancia entre apoyos, medida en el sentido de la solera. Es el factor que más influye en el peralte.
- Tipo de carga. Peatonal, carritos, montacargas o vehículos. Indica si es carga uniforme o concentrada.
- Ambiente. Interior seco, exterior, zona costera o química. Define si conviene dentado y el espesor de zinc.
- Medidas del área. Largo y ancho total, cortes especiales, recortes para tuberías o columnas.
- Sistema de fijación. Grapas, tornillería o soldadura a la estructura.
Preguntas frecuentes
¿Qué es la rejilla galvanizada?
Es un panel de acero formado por soleras paralelas unidas con varillas transversales, recubierto con zinc mediante galvanizado por inmersión en caliente para protegerlo de la corrosión.
¿Qué diferencia hay entre rejilla electroforjada y rejilla soldada?
En la Rejilla Electroforjada la varilla se funde dentro de la solera con presión y corriente eléctrica, sin material de aporte. La unión es uniforme y más resistente que la de un cordón de soldadura manual.
¿Cuánto dura una rejilla galvanizada?
En ambientes rurales o urbanos puede superar los 30 años sin mantenimiento. En zonas costeras o industriales agresivas la vida útil es menor y conviene revisar el recubrimiento periódicamente.
¿Se puede cortar la rejilla galvanizada en obra?
Sí, pero los cortes quedan sin zinc. Hay que protegerlos con pintura rica en zinc. Lo ideal es pedir los paneles cortados a medida y galvanizados después del corte.
¿Qué peralte de solera necesito?
Depende del claro entre apoyos y de la carga. Para tránsito peatonal en claros cortos suele bastar 1" (25.4 mm); para montacargas o claros largos se usan peraltes de 1 1/2" a 2" o más. Siempre debe validarse con una tabla de cargas del fabricante.
¿La rejilla dentada es obligatoria en escaleras?
No es obligatoria en todos los casos, pero se recomienda en escalones, rampas y zonas con aceite, agua o hielo porque el dentado aumenta la adherencia del calzado.
